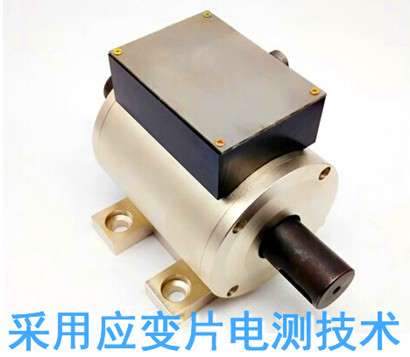

“LZ-DN1旋转型扭矩传感器”参数说明
| 品牌： |
合肥力智 |
系列： |
扭科系列 |
| 转换方法： |
电阻应变式 |
型号： |
LZ-DN1 |
| 规格： |
NM |
商标： |
LZ |
| 包装： |
标准木箱 |
产量： |
50000 |
“LZ-DN1旋转型扭矩传感器”详细介绍
用于测量动态扭矩值，由于输出为方波频率或4-20mA电流信号，抗干扰能力强，使用方便。广泛用于电机、发动机、减速机、柴油机的转距转速和功率的检测。风机、水泵齿轮箱、扭力扳手的扭力的扭矩及功率的检测，铁路机车、汽车、拖拉机、船舶、矿山机械中扭矩及功率的检测；可用于污水处理系统中的扭矩及功率的检测。
?
| 旋转扭矩传感器基本原理： |
| 扭矩的测量;采用应变片电测技术，在弹性轴上组成应变桥向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。 |
| 旋转扭矩传感器产品特点： |
|
1、信号输出可任意选择波形---方波或脉冲波。2、检测精度高，稳定性好、抗干扰性强。3、不需要反复调零即可；连续测量正反扭矩。4、既可测量静止扭矩，也可测量正反扭矩。5、体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供+15v,-15v（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。6、重量轻、易于安装。
|
| 测量范围： |
|
0～10000Nm标准可选；非标准2万Nm、3万Nm、5万Nm.......可定制特殊量程；
|
| 旋转扭矩传感器主要功能及性能指标： |
| 扭矩示值误差:＜±0.5%F.S |
灵敏度：1±0.2mv/V |
| 非线性：＜±0.25%F.S |
重复性：＜±0.2%F.S |
| 回差：＜±0.2%F.S |
零漂(24小时)：＜±0.5%F.S |
| 零点温漂：＜±0.5%F.S/10℃ |
输出阻抗：1kΩ±3Ω |
| 绝缘阻抗＞500MΩ |
静态超载：120% |
| 断裂负载：200% |
使用温度：0～60℃ |
| 储存温度：-20～+70℃ |
电源电压：+15V±5%-15V±5% |
| 总消耗电流：＜130mA |
频率信号输出;5kHz-15kHz |
| 负额定扭矩：5kHz～10kHz |
零扭矩：10kHz～10Hz |
| 正额定扭矩：15kHz～10Hz |
信号占空比：（50±10）% |
?
| 青岛力智传感器系统有限公司 |
| 传感器选型 询价提示 |
|
尊敬的客户：???非常感谢您选择（青岛力智传感器系统有限公司），为了更好准确的了解您的要求，以便我们能更好更快的根据要求为您选配最合适的产品，在购买前，请您注意确认以下信息：１、了解自己使用安装要求，选择合适外形的传感器２、根据测量力的大小选择合适的量程３、根据要求配置显示仪表
|
?
|
|
